Ohřev vody sluncem

NEREZOVÉ SOLÁRNÍ ZÁSOBNÍKY - rozměry

Solární kolektory 2. generace, nyní o 26% výkonnější !

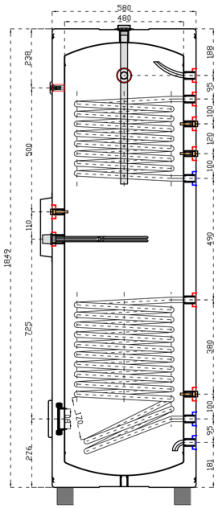

Model: JPT2-300

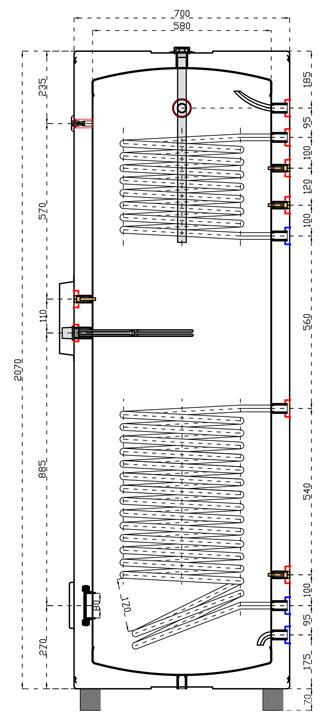

Model: JPT2-500

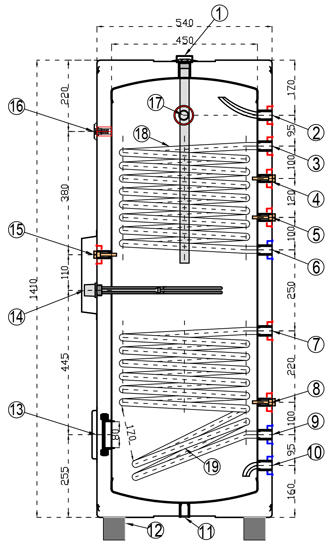

Model: JPT2-200
Pozice JPT2-200 JPT2-300 1 Hořčíková anoda						    1”   		        1”	  	 1” 2 Výstup horké vody 						   ¾”		        ¾”		¾” 3 Vstup do horního výměníku				   ¾”		        ¾”		¾”  4 Jímka pro teplotní senzor (T3) 5 Jímka pro teplotní senzor 6 Výstup z horního výměníku 				    ¾”		        ¾”		 ¾”  7 8 Jímka pro teplotní senzor (T2) 9 Výstup ze solárního výměníku				    ¾”		        ¾”		 ¾”  10 Vstup studené vody					    ¾”		        ¾”		 ¾”  11 12 Podstavec 13 Vstup do revizního otvoru 14 Poloha elektrického dohřevu 15 Teplotní čidlo elektrického dohřevu JPT2-500  Vstup do solárního výměníku				    ¾”		        ¾”		 ¾”  Výpusť 							    ¾”		        ¾”		 ¾” 16 Teploměr 17 Poloha pojistného ventilu 18 Horní výměník:        průměr 22mm x délka                      10m                     10m                    10m 19 Spodní výměník:      průměr 22mm x délka                      10m                     15m                    20m
Rozměry jednovýměníkových zásobníků JPT1 jsou totožné, pouze chybí horní výměník.
© Copyright 2016 XTRA, s.r.o. | all rights reserved
Solární kolektory 2. generace, nyní o 26% výkonnější ! Ohřev vody, sluncem

NEREZOVÉ SOLÁRNÍ ZÁSOBNÍKY - rozměry

Model: JPT2-200
Pozice JPT2-200 JPT2-300 1 Hořčíková anoda						    1”   		        1”	  	 1” 2 Výstup horké vody 						   ¾”		        ¾”		¾” 3 Vstup do horního výměníku				   ¾”		        ¾”		¾”  4 Jímka pro teplotní senzor (T3) 5 Jímka pro teplotní senzor 6 Výstup z horního výměníku 				    ¾”		        ¾”		 ¾”  7 8 Jímka pro teplotní senzor (T2) 9 Výstup ze solárního výměníku				    ¾”		        ¾”		 ¾”  10 Vstup studené vody					    ¾”		        ¾”		 ¾”  11 12 Podstavec 13 Vstup do revizního otvoru 14 Poloha elektrického dohřevu 15 Teplotní čidlo elektrického dohřevu JPT2-500  Vstup do solárního výměníku				    ¾”		        ¾”		 ¾”  Výpusť 							    ¾”		        ¾”		 ¾” 16 Teploměr 17 Poloha pojistného ventilu 18 Horní výměník:        průměr 22mm x délka                      10m                     10m                    10m 19 Spodní výměník:      průměr 22mm x délka                      10m                     15m                    20m
Rozměry jednovýměníkových zásobníků JPT1 jsou totožné, pouze chybí horní výměník.

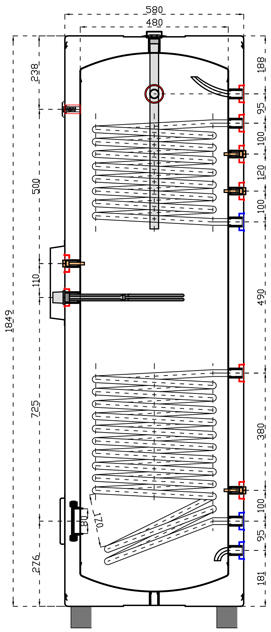

Model: JPT2-300
Model: JPT2-500
© Copyright 2016 XTRA, s.r.o. | all rights reserved

NEREZOVÉ SOLÁRNÍ ZÁSOBNÍKY - rozměry

Solární kolektory 2. generace, nyní o 26% výkonnější ! Ohřev vody, sluncem
Model: JPT2-200
Pozice JPT2-200 JPT2-300 1 Hořčíková anoda					1”   	            1”	  	        1” 2 Výstup horké vody 				¾”	         ¾”	      ¾” 3 Vstup do horního výměníku		               ¾”	         ¾” 	      ¾”  4 Jímka pro teplotní senzor (T3) 5 Jímka pro teplotní senzor 6 Výstup z horního výměníku 		              ¾”	         ¾”	       ¾”  7 8 Jímka pro teplotní senzor (T2) 9 Výstup ze solárního výměníku		               ¾”	         ¾”	       ¾”  10 Vstup studené vody			   	¾”	         ¾”	       ¾” 	 11 12 Podstavec 13 Vstup do revizního otvoru 14 Poloha elektrického dohřevu 15 Teplotní čidlo elektrického dohřevu JPT2-500  Vstup do solárního výměníku		              ¾”	         ¾”	       ¾”  Výpusť 					   	¾”	         ¾”	       ¾”  16 Teploměr 17 Poloha pojistného ventilu 18 Horní výměník:        průměr 22mm x délka                      10m                     10m                    10m 19 Spodní výměník:      průměr 22mm x délka                      10m                     15m                    20m
Rozměry jednovýměníkových zásobníků JPT1 jsou totožné, pouze chybí horní výměník.
Model: JPT2-300
Model: JPT2-500
